長尺曲げカバー部品の安定品質

お客様の相談・悩み

装置のカバー部品として、長さ3000mmの鉄素材をR曲げ加工した形状が必要に。
後工程で溶接するため、長さは分割でもいいができるだけ長尺であることと均一性が条件。
形状に対応できる加工先が見つからず、
曲げ精度や反り・歪みの不安も大きく、その後の溶接との工程調整に悩んでいた。

抱月工業の課題解決

該当Rの曲げパンチがなくとも送り曲げでR曲げ加工に対応

仕上がりのRよりも小さいパンチで複数回プレスしてRを仕上げる「送り曲げ」で作成。
加工ノウハウを活かし、求めるRの型がなくても、形状を作成できました。
後工程として問題の無いよう、曲げRの均一性にも配慮しています。

効果・メリット

後工程の溶接性も向上。安定した品質と納期を実現。

事前打ち合わせと加工トライを通じて仕様を最適化。安定した品質により、後工程の溶接作業がスムーズに。
当製品はスポット製品でしたが、対応を評価いただき他製品でのリピート発注にもつながりました。
「量産まではいかないが、加工難易度の高い一品モノ」のご相談にも、抱月工業は柔軟に対応しています。ご相談だけでもお気軽に。

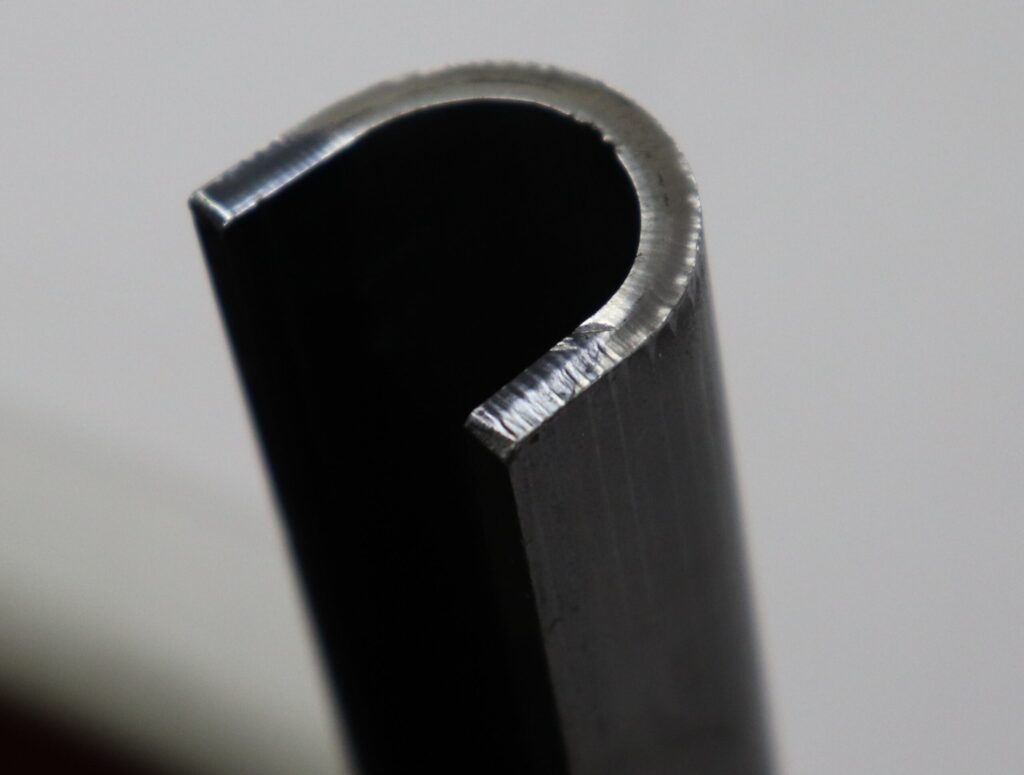

その他写真
